中央空調工作原理及主要部件

　　中央空調工作原理實際上和傳統的空調差不多，都是由壓縮機、冷凝器、節流閥、蒸發器四大件構成，只要我們掌握了這四大部分的作用和原理，那么對于中央空調的整體運行就沒那么難了，今天中央空調維修網小編來給大家分享一下中央空調工作原理及主要部件。文章整理自互聯網。

　　一、中央空調工作原理

　　1、冷/熱水型機組

　　室外機組對冷(熱)媒水進行制冷降溫(或加熱升溫)，然后由水泵將降溫后的冷媒(熱)水輸送到安裝在室內的風機盤管機組中，由風機盤管機組采取就地回風的方式與室內空氣進行熱交換實現對室內空氣處理的目的。

　　定頻冷熱水機或變頻冷熱水機中央空調是大型中央空調的縮小，冷凝器由水冷變成風冷，用水泵將冷熱水送至風機盤管。引入新風、檢修孔、吊頂冷凝水 排放、噪聲指標與多聯機相同，但又增加了冷熱水管;由于溫度差很大，密封問題突出，出現漏水對裝潢的破壞較大。另外大型中央空調蒸發器都定時清理和酸洗， 家用冷熱水機對此還無良策，長期使用冷熱交換器的效率將大打折扣。如能與中央水處理系統相結合，可克服上述難點。

　　單獨房間使用空調，其它房間風機盤管有冷熱水管流過，也會產生能耗，現較流行采用電磁水閥來關閉水路，除去造價上的因素外，還會使局部水流速過高，產生噪聲的問題。

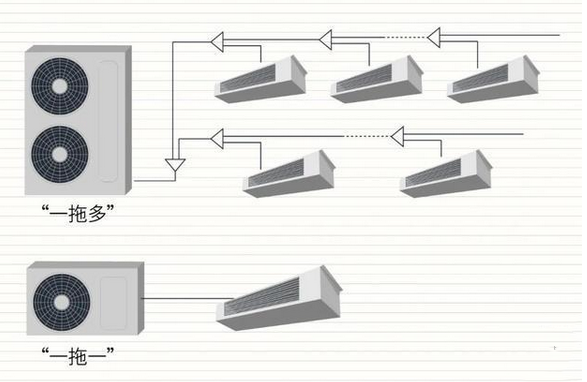

　　2、定、變頻一拖多型

　　制熱時，室外機組吸收來自冷凝器的制冷劑蒸氣經壓縮后向各室內機組輸送汽體制冷劑。各室內機組通過安裝的方式布置在天花板上。通過其回風口將空氣吸入，進行熱交換后送入，再從送風口將處理后的空氣采取就地回風的方式送回室內。

　　制冷時，室外機組吸收來自室內機組的制冷劑蒸氣經壓縮、冷凝后向各室內機組輸送液體制冷劑。機組在能量調節方式上由微電腦控制，室外機組的變頻式壓縮機根據室內冷熱負荷的變化，自動調節壓縮機的工作狀態，以滿足室內冷熱負荷的要求。

　　其中有1～2臺變頻壓縮機或另加1臺定頻壓縮機，電路上有射頻干擾，對電腦有影響。檢修孔新風引入吊頂與冷凝水與多聯機相同，對氟管的分支器要求設計合理，對上，下層共用1臺機器，管路要求更高，較易在全開啟時出現末端內機效果太差的情況。

　　定頻多聯機型：把分體空調集中到一個室外機中，最多一拖三里面有三臺壓縮機，冷媒系統各自獨立;把明裝壁掛室內機改變成暗藏式;引進新風困難， 是分體空調的一種變形，臥室內風機噪音由低到高要增加7～14分貝，最高達50分貝，每個臥室需增加長1.2m以上，寬0.6m，高0.3m的吊頂，另需 設檢修孔;每個內機都需有冷凝水排放的管路。

　　3、風管型機組

　　一臺定頻室外機，一臺定頻室內機，通過風管把冷熱風送至每個房間，可方便將室外新風引入;對空氣進行加濕等集中處理也較容易，是廉價的機器，設計合理 每個房間的噪聲僅增加1～3分貝，臥室不必吊頂，每個房間在可高于主溫控器設定的溫度以上，對溫度進行控制;可以有一定比例的能量轉移，達到節能及加快空 調冷熱速度的效果。

　　制熱時，室外機組吸收來自冷凝器的制冷劑蒸氣經壓縮后向各室內機組輸送汽體制冷劑，室內機組通過布置在天花板上的回風口將空氣吸入，進行熱交換后送入安裝在室內各房間天花板中的風管(道)內，并通過出風口上的散流器向室內各房間輸送空氣。

　　制冷時，室外的制冷機組吸收來自室內機組的制冷劑蒸氣經壓縮、冷凝后向各室內機組輸送液體制冷劑。在風管(道)上設計有新風門和排風門，可以按一定比例置換空氣，以保證室內空氣的質量。

　　二、空調系統主要部件介紹

　　1、壓縮機：壓縮機是整個空調系統的核心，根據蒸氣的原理，壓縮機可分為容積型和速度型兩種基本類型。容積式壓縮機，是通過對運動機構作功，以減少壓縮式容積，提高蒸氣壓力來完成壓縮功能。速度型壓縮機，則由旋轉部件連續將角動量轉換給蒸氣，再將該棟梁轉為壓力。

　　2、冷凝器：冷凝器的作用，是將壓縮機排出的高溫、高壓的制冷劑，過熱蒸汽冷卻、成為液體或者氣液混合物。制冷劑在冷凝器中，放出的熱量，由冷卻介質(空氣or水)帶走。冷凝器按其冷卻介質、冷卻的方式，可以分為水冷式、空氣冷卻式、水和空氣混合冷卻式三種類型。

　　3、蒸發器：蒸發器的作用，是利用液態低溫制冷劑，在低壓下易蒸發、轉變?yōu)檎魵?、并吸收被冷卻介質的熱量，從而達到制冷目的。

　　4、節流部件：制冷系統中不可缺少的四大部件之一。其作用能使冷凝器中釋放出來的高壓液體，節流降壓，使液態制冷劑，在低壓、低溫下汽化吸熱。

　　5、氣液分離器：在蒸發器中，由于液體在蒸發器中蒸發，由液體變?yōu)闅怏w的過程，由于考慮負荷的變化，可能會有一部分的制冷劑未全部蒸發，而進入到壓縮機。由于液體的不可壓縮性，所以在未進入壓縮機之前，首先要通過氣液分離器，以確保進入壓縮機全部為氣體，保證壓縮機的正常運轉。

　　6、風機：風機是交流單，三相感應電動機與葉輪組合而成。而它又分為軸流風機和離心風機，也包括定速和變速兩大系列。

　　7、儲液器：制冷系統中的高壓儲液器，是裝在冷凝器和膨脹閥之間的，它可儲存冷凝器的凝液，但同時，也可以避免凝液在冷凝器中積存過多，而時傳熱面積變小，影響冷凝器的傳熱效果。也可以適應蒸發器的復合變動對供應量的需求。

　　8、油氣分離器：油氣分離器安裝在壓縮機和冷凝器之間;壓縮機的排氣是氟利昂和潤滑油的混合氣體，通過油分離器，較大的腔體減速，霧狀的油會聚集在沖擊表面上，當聚集成較大的油滴后，流向油分離器的底部，并通過回油裝置返回壓縮機。

　　9、干燥過濾器：為了防止制冷劑里含有水分或由于不可減少的元素等原因使系統里進入水分，當從冷凝器出來的高溫液體進入膨脹閥后，液體的溫度會大幅度下降，一般都在零度以下，這時，如果系統內含有水分的話，由于膨脹閥通過的截面很小，就會易出現冰堵的現象，并影響系統的正常運行。

　　10、四通換向閥：適用于中央空調，單元式空調器等熱泵型空調系統，它被用來切換制冷工質的流通路徑，以達到制冷和制熱的目的。

　　11、水泵：用于加速水流動的工具，以達到加強水在換熱器中換熱的效果。

　　12、水流開關：用作管道內流體流量的控制或斷流保護，當流體流量到達調定值時，開關自動切斷(或接通)電路。

　　13、壓力控制器：它可用作壓力控制和壓力保護之用，機組有低壓和高壓控制器，用來控制系統的壓力工作范圍，當系統壓力到調定值時，開關自動切斷(或接通)電路。

　　14、油壓差控制器：用作壓力差的控制，當壓力差到達調定值時，開關自動切斷電路。

　　15、溫度控制器：用作機組的控制或保護，當溫度到達調定值時，開關自動切斷電路。在現有的產品上，溫度的控制時常被用到，用水箱溫度，來控制機組的開停機情況。還有，就是像防凍也需要用到溫度控制。

　　16、視液鏡：可用作指示，制冷裝置中液體管路的制冷劑的狀況，制冷劑中的含水量，回油管路中，油分離器的潤滑油流動狀況。有的視液鏡帶有指示器，可通過改變顏色來指出制冷劑中的含水量。

　　17、膨脹水箱：因溫度變化而引起水的體積變化，膨脹水箱用來貯存這部分膨脹水，對系統起穩壓，定壓的作用;能給系統補償部分水。

　　18、冷卻塔：用挾帶熱量的冷卻水，在塔內與空氣進行換熱，使熱量傳輸給空氣，并散入大氣。冷卻塔中，水和空氣的換熱方式，是流過水表面的空氣與水直接接觸，通過接觸傳熱和蒸發散熱，從而把水中的熱量傳輸給空氣。
